جزئیات محصول:
پرداخت:
|
نام محصول: | دکل حفاری YDL-300HDX | ابعاد (L * W * H): | 7200x2100x2800mm |
---|---|---|---|
صنایع قابل استفاده: | کارخانه تولید ، ساخت و ساز ، انرژی و معدن | نوع برق: | برقی |
طریقه استفاده: | ذغال سنگ ، چاه آب | وزن: | 11500 کیلوگرم |
عمق حفاری: | 400 متر | حداکثر ارتفاع بالابر: | 4.5 متر |
حداکثر نیروی بالابری سر قدرت: | 25t | ||
برجسته: | Crawler Water Well Drilling Machine,Water Well Hydraulic Drilling Machine,Rotary Water Well Drilling Equipment |

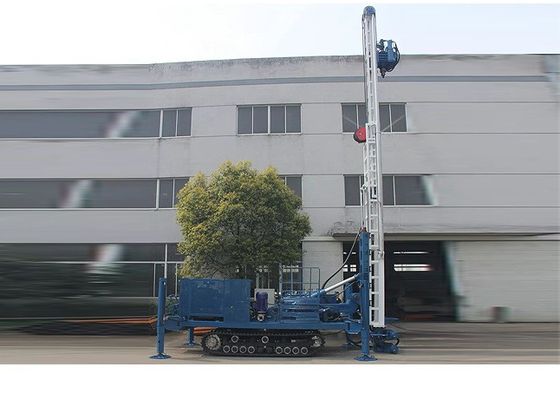

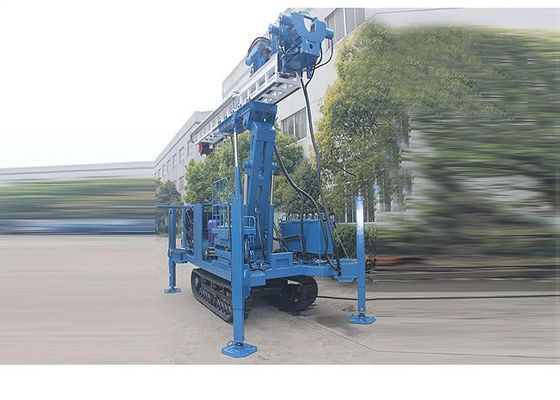

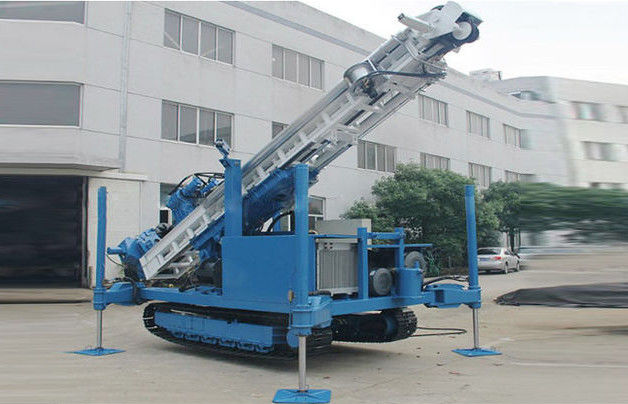

دستگاه حفاری خزنده هیدرولیک آب چاه هیدرولیک
توضیحات محصول
YDL-300HDX دکل حفاری چند منظوره هیدرولیک کامل آسانسور یک نوع جدید ، راندمان بالا ، صرفه جویی در انرژی ، درایو هیدرولیک کامل چند منظوره ، دکل حفاری چند منظوره سر آسانسور.عمدتا برای حفاری چاه ها استفاده می شود مانند چاه های آب ، چاه های مانیتورینگ ، سوراخ های تهویه مطبوع زمین گرمایی ، پروژه های دفاع ملی ، ضد شناور لنگرها ، لنگرهای کابل ، هواپیماهای چرخشی فشار بالا و غیره.همچنین برای پروژه های برق آبی ، راه آهن ، بزرگراه ها ، بنیادهای شهری و سایر سنگ ها مناسب است. ساخت سوراخ های عمودی با دیافراگم بزرگ در مهندسی خاک.تزریق سوراخ های تقویتی؛سوراخ شمع کوچک پایه.شمع های مینیاتوری و غیره حفاری ، حفاری فوم هوا ، حفاری با چرخش معکوس آسانسور بنزین ، حفاری مارپیچ طولانی ، حفاری گردش گل ، حفاری لوله های خارج از مرکز ، حفاری دندانپزشکی حفاری بیت چرخ ، حفاری چکش هیدرولیکی و غیره
بزرگترین ویژگی این دکل این است که سر قدرت دارای 7 متر سکته مغزی است و به یک موتور هیدرولیک گشتاور بزرگ برای چرخش مجهز شده است و سیلندر از پیشرانه و بالابری بزرگ برخوردار است.حداکثر ارتفاع آسانسور افقی 4.5 متر است.کاربران می توانند برای کاهش شدت نیروی کار ، دستکاری تلسکوپی هیدرولیکی و پمپ تقویت کننده را انتخاب کنند.
سر قدرت دارای چندین سرعت است که باعث می شود دامنه حفاری گسترده تر شود.برآمدگی هیدرولیک دارای سکته مغزی بزرگی است و می تواند بدون جرثقیل جرثقیل به میدان منتقل شود.
ویژگی اصلی
1. دکل حفاری توانایی حفاری قوی ، طیف وسیعی از کاربرد ، سرعت حفاری سریع ، توانایی جابجایی تصادف شدید و راندمان بالای حفاری را دارد.
2. سر قدرت دکل می تواند از نظر مکانیکی و هیدرولیکی متغیر باشد.مناسب برای روش های مختلف حفاری مانند چکش پایین سوراخ ، لوله پاشنه پا ، پوشش کامل و چرخش آلیاژ.
3 ، 2 سیلندر بزرگ روغن روی دکل ، نیروی بالغ بر 25 تن ، برای کشیدن محفظه در هنگام حفاری با لوله غیر عادی قابل استفاده است ، همچنین می توان برای ساخت و سازهای غیر حفاری کوچک استفاده کرد.

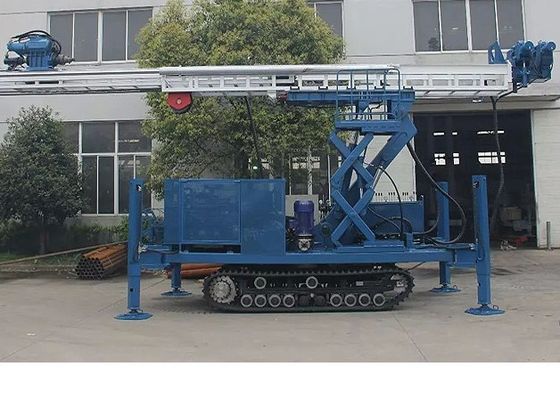

4- حداکثر ارتفاع آسانسور افقی 4.5 متر و حداکثر زاویه ارتفاع 30 درجه است.
5- یک طرف این سکو به یک سکوی تلسکوپی هیدرولیکی مجهز شده است تا افراد بتوانند در هنگام ایستادن روی آن لوله های مته را بارگیری و تخلیه کنند که این کار مناسب و بی خطر است.
6. دکل حفاری دکل های تلسکوپی داخلی و خارجی را تصویب می کند ، سفر سر نیرو به 7 متر و دو 3 میله های مته را می توان در یک زمان حفر کرد که باعث می شود زمان اضافه کردن میله های مته یک بار کاهش یابد و راندمان آن دو برابر شود.مخصوصاً برای اسپری چرخشی فشار قوی مناسب است.
7. مجهز به یک قاب پیشرانش با ضربه 1.5 میلی متر ، دکل را می توان مستقیماً به دیواره یا تکیه گاه فشار داد
زمین ، و حفاری پایدارتر است.
8. شافت اصلی یک مکانیسم بافر تلسکوپی را اتخاذ می کند ، که می تواند به طور موثر از ابزار حفاری محافظت کند و در در همین زمان ، از سیم سیم میله مته محافظت نمی کند.
9. دکل مجهز به یک گیربکس هیدرولیکی در دستگاه دهانه است که به صورت خودکار این قلاب را برای کاهش زمان کمکی و شدت کار آزاد می کند.این دیافراگم به یک وسیله راهنما مجهز شده است که باعث می شود حفاری پایدار و قابل اطمینان تر باشد.
10- دکل حفاری روی شاسی خزنده سوار می شود ، به گونه ای که کل دستگاه جابجا شود و پیاده روی سریعتر و راحت تر انجام می شود.کاربران می توانند آهنگ آهن یا مسیرهای لاستیکی مهندسی را انتخاب کنند.آهنگ های لاستیکی مهندسی به زمین آسیب نمی رساند و می توانند در شهرها کار کنند.
11. دکل از 4 سیلندر برش خورده بلند استفاده می کند که می تواند به دو طرف چرخانده شود یا جانبی هیدرولیک جانبی اختیاری
پاهای تلسکوپی.پس از مهار 4 سیلندر برقی ، سکته مغزی به 1600 میلی متر می رسد و می توان ماشین را مستقیماً درون آن ریخت. هیچگونه دکل جرثقیل لازم نیست.می تواند به بارگیری و بارگیری منتقل شود.
12. اجزای اصلی سیستم هیدرولیک دکل محصولات مشهور داخلی و خارجی است که باعث می شود عملکرد کل دستگاه پایدار و قابل اعتماد باشد و عمر آن طولانی است.
13. دکل حفاری را می توان برای انواع فرآیندهای حفاری استفاده کرد: حفاری مارپیچ طولانی ، حفاری هوا چکشی DTH ، گل حفاری با تیراژ مثبت با گل و لای ، حفاری بی نظیر چکش DTH هوا با لوله ، حفاری بیت مخروط ، چرخش فشار بالا کار اسپری و غیره بر.
14. در بالای دکل دنده ای از ابزار آسانسور (2 تن نیرو) وجود دارد که برای بلند کردن وسایلی مانند میله های مته مناسب است.
15- در سكو در كنار دكل ، کاربران مي توانند يك دست ساز تلسكوپ هيدروليكي را انتخاب كنند ، كه ياري دهنده خوبي براي عمليات هاي شكاف است.
16. دکل دارای یک سکوی چرخشی با موقعیت بالا است که باعث می شود دکل در طول ساخت و ساز انعطاف پذیر باشد.
17 ، با توجه به نیاز کاربر ، می توان با یک پمپ تقویت کننده (موتور محرک یا موتور هیدرولیک) پیکربندی شد.
18- کاربران می توانند موتور الکتریکی یا موتور دیزلی را به عنوان قدرت دکل حفاری انتخاب کنند.
19. کاربران می توانند سکته مغزی کوتاه یا سکته مغزی طولانی مدت را با توجه به نیاز خود تنظیم کنند.
پارامترهای فنی:
قطر حفاری | Φ150 — Φ400 میلی متر |
عمق حفاری | 400 متر |
فرآیند سازگاری | حفر چاه های آب ، لنگرهای ضد شناور ، لنگرهای ایستاده کابل ، جت های دوار فشار بالا ، پشتیبانی لوله ریخته شده ، گردش هوا مثبت ، گردش معکوس بالابر هوا |
حداکثر ارتفاع آسانسور | 4.5 متر |
چرخش سرعت سر | 0 ~ 6r / min (تنظیم سرعت Stepless) ، 6-188 در دقیقه |
حداکثر گشتاور سر قدرت | 12000 نیوتن متر |
حداکثر نیروی بالابری سر قدرت | 25T |
افزایش سرعت | 0-3m / min (تنظیم سرعت Stepless) ؛ 3،3.74،7.54،15.08،18.1،21.84m / min (سریع) |
حداکثر فشار سر قدرت | 12.8T |
فشار دادن سرعت | 0-5.9m / min (تنظیم سرعت Stepless) ؛ 5.9،7.34،14.78،29.57،42.83m / min (سریع) |
سیلندر بالابر فشار | 3500 میلی متر |
حداکثر سفر سر نیرو | 7000 میلی متر |
سکته مغزی پیشران | 1500 میلی متر |
تمایل به ماست | -5 ~ 120 درجه ، حداکثر زاویه ارتفاع 30 درجه است |
حداقل ترخیص زمین | 360 میلی متر |
ابزار بلند کردن ابزار بلند کردن ابزار | 2T |
سرعت بالا بردن ابزار | 20 متر در دقیقه |
قطر سیم طناب ابزار بلند | Φ9.3 میلی متر |
ظرفیت بلند کردن ابزار | 50 متر |
مانیتور تلسکوپی هیدرولیک اختیاری | عملکرد سوراخ شیب: Φ73 ، Φ76 ، Φ89 لوله حفاری × 3 متر یا 6 متر |
حالت چرخش کامل دستگاه | چرخش خودکار ماشین کل ، موقعیت یابی موقعیت یابی پین |
سرعت پیاده روی | 1.5 کیلومتر در ساعت |
زاویه صعود | 25 درجه |
شاسی را ردیابی کرد | لاستیک لاستیک مهندسی |
قدرت | موتور الکتریکی 55 + 18.5KW |
ابعاد (طول × عرض × ارتفاع) | 7200 00 2100 00 2800 (وضعیت حمل و نقل) |
وزن | 11500 کیلوگرم |
