جزئیات محصول:
پرداخت:
|
| نام محصول: | دکل حفاری YDL-90HB | ابعاد (L * W * H): | 5200 * 2200 * 2600mm |
|---|---|---|---|
| وزن: | 5000 کیلوگرم | صنایع قابل استفاده: | کارخانه تولید ، ساخت و ساز ، انرژی و معدن |
| نوع برق: | برقی و دیزل اختیاری هستند | تایپ کنید: | دکل حفاری هسته ای |
| برجسته: | Crawler Rotary Water Well Drilling Rigs,Hydraulic Rotary Well Drilling Rig,Small Rock Drilling Equipment |
||

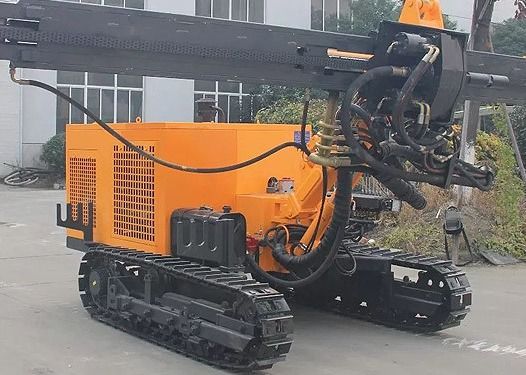

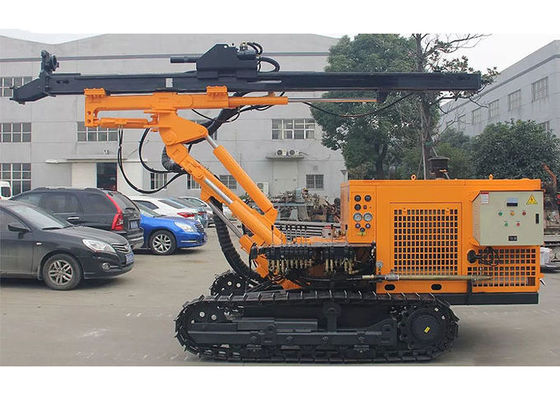

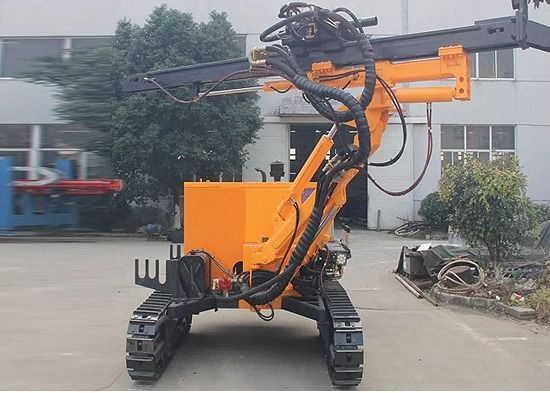

دکل حفاری روتاری چاه خزنده نوع خزنده
توضیحات محصول
دکل حفاری چند منظوره YBL-90HB خزنده نوع بلند آسانسور حفاری دکل حفاری کارآمد است که برای لنگرگاه ، جت چرخشی و بارش باران ایجاد شده است.این دکل برای موتور دیزل و موتور الکتریکی دوگانه دارد و می تواند جداگانه کار کندو جداگانهمجهز به موتور هیدرولیک دوگانه گشتاور بالا ، مجهز به سیستم هیدرولیک قابل اطمینان و پایدار است و دارای یک قاب کشویی پاسخگو است.
دامنه کاربرد
1. مناسب برای مراحل زیر:
(1) سرعت چرخش زیاد است و با استفاده از مته های پیچش کارایی لایه خاک قابل توجه تر است.
(2) لنگرگاه را می توان برای حفاری لوله حفاری ، سوراخکاری حفره ای و سوراخ کاری لوله حفاری استفاده کرد.
(3) سمپاش چرخشی می تواند برای روش های اسپری دوار یک ، دو و سه قلو مناسب باشد.
2. با پیکربندی ماژول های مختلف ، می تواند برای مراحل زیر مناسب باشد:
(1) بارش گودال بنیاد.
(2) شمع ریز ریختن.
(3) ساخت و ساز سوراخ زمین گرمایی (چاه آب).
3. ابزار حفاری مربوطه برای مراحل ساخت زیر ساخته شده است:
(1) بیت حفاری سه بال حفر می شود و گل تخلیه می شود.برای حفاری پر سرعت لایه های خاک و شن مناسب است.
(2) چکش های DTH و سرباره ها از هوا خارج می شوند.برای ساخت سنگ و ساخت لایه شکسته مناسب است.
(3) حفاری چکش هیدرولیکی در انتهای سوراخ ، و تخلیه لجن.مناسب برای ساختن قشرهایی با مقدار زیادی آب مانند لایه های شکسته و لایه های شن است.
(4) حفره پوشش.
(5) حفاری مرکب از لوله حفاری و پوشش.
(6) اسپری تک ، دو ، سه قلو ، اسپری ثابت ، اسپری چرخان و سایر مراحل اسپری چرخش.
ویژگی اصلی:
1. گشتاور و سرعت با توجه به نیازهای واقعی قابل منطقی است.سوراخکاری محفظه مرکب را می توان مطابق با سازندهای مختلف با gyrator مربوط به گشتاور تنظیم کرد که باعث بهبود قابلیت سازگاری دکل می شود.
2. مسافر دکل 3.4 متر است که می تواند برای لوله مته 3 متری مورد استفاده قرار گیرد ،
3. مجهز به شاسی خزنده ، قوس دنده ای و نوسانات چپ و راست ، زمین واگن و نوسان سمت چپ ، سیلندر برآمدگی با قطر بزرگ ، اسلاید 0.9 متری ، دستگاه پشتیبانی از دهانه ، که باعث جابجایی دکل حفاری و موقعیت یابی بسیار انعطاف پذیر و مناسب می شود برای حفاری پایدار و قابل اعتماد.
4- حداکثر ارتفاع بالابر 3.5m
5. کاربران می توانند 1.5 تن ابزار برای برنده شدن انتخاب کنند.
6 ، کاربر می تواند انتشار خودکار را انتخاب کنید.
پارامترهای فنی:
| اسپری چرخشی | قطر شمع اسپری روتاری (میلی متر) | مجرد: 400 600 دو برابر: 1200 1200 ، |
| سه گانه: 800 1600 | ||
| عمق حفاری (متر) | 50 20 20 | |
| لنگر (DTH) | قطر حفاری (میلی متر) | Φ100 ~ Φ210 |
| عمق حفاری (متر) | 90 60 60 | |
| قطر میله مته (میلی متر) | Φ73 ، Φ89 ، Φ102 ، Φ114 | |
| پارامترهای اساسی | سفر اسلاید سفر (میلی متر) | 900 |
| زاویه چرخ حمل | 0 ° بالا ، 135 ° پایین | |
| چرخش زاویه حمل | 95 درجه چپ (5 درجه راست) | |
| 5 درجه چپ (95 درجه راست) | ||
| زاویه مات | 55 ° به بالا ، 15 ° پایین | |
| زاویه چرخش ماست | 45 درجه چپ و راست | |
| حداکثر ارتفاع بلند کردن (متر) | 3.5 | |
| سرعت خروجی روتاتور (r / min) | 175 0 175 (قابل تنظیم با سرعت) | |
| گشتاور خروجی ژیروسکوپ (N · m) | 5300 | |
| سفر Gyro (میلی متر) | 3400 | |
| سفر اسلاید سفر (میلی متر) | 900 | |
| نیروی بالابر Gyrator (Kn) | 60 | |
| سرعت بالابر روتاتور (متر / دقیقه) | 0 1.6 ((قابل تنظیم با سرعت) ، | |
| 1.6 ، 5.8 ، 23.4 | ||
| فشار غشایی (KN) | 30 | |
| سرعت فشار روتاری (m / min) | 7 2.7 ((قابل تنظیم با سرعت) ، | |
| 2.7 ، 9.5 ، 38.4 | ||
| راه پیاده روی | پیاده روی را دنبال کنید | |
| قابليت پذيري | 30 درجه | |
| سرعت پیاده روی (کیلومتر در ساعت) | 2 | |
| توان ورودی (موتور دیزل) | 55KW ، 1500r / min | |
| توان ورودی (موتور) | 55KW ، 1480r / min | |
| وضعیت حمل و نقل (طول X عرض X عرض) (میلی متر) | 5200 * 2200 * 2600 | |
| وزن (کیلوگرم) | 5000 |
