جزئیات محصول:
پرداخت:
|
عمق مته: | 300 متر | نوع برق: | دیزل |
---|---|---|---|
طریقه استفاده: | چاه آب | ولتاژ: | 380 ولت |
ابعاد (L * W * H): | 12500 * 2480 * 3400MM | وزن: | 19.3T |
قطر مته: | 150-1500 میلی متر | شاسی: | SINO TRUCK EU III |
کاربرد: | چاه آب | روش حفاری: | حفاری چرخشی گل ، DTH |
برجسته کردن: | تجهیزات حفاری نصب شده وسیله نقلیه,دکل حفاری روتاری روتاری,دکل حفاری 300 متری کامیون نصب شده |

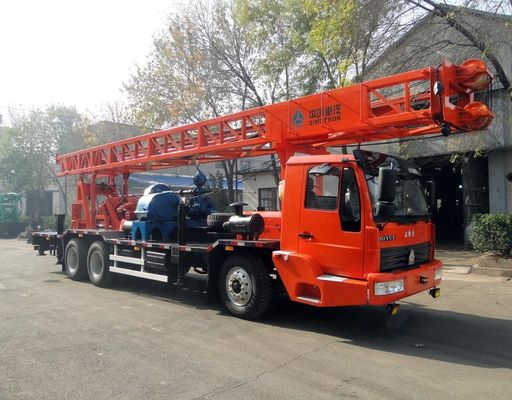

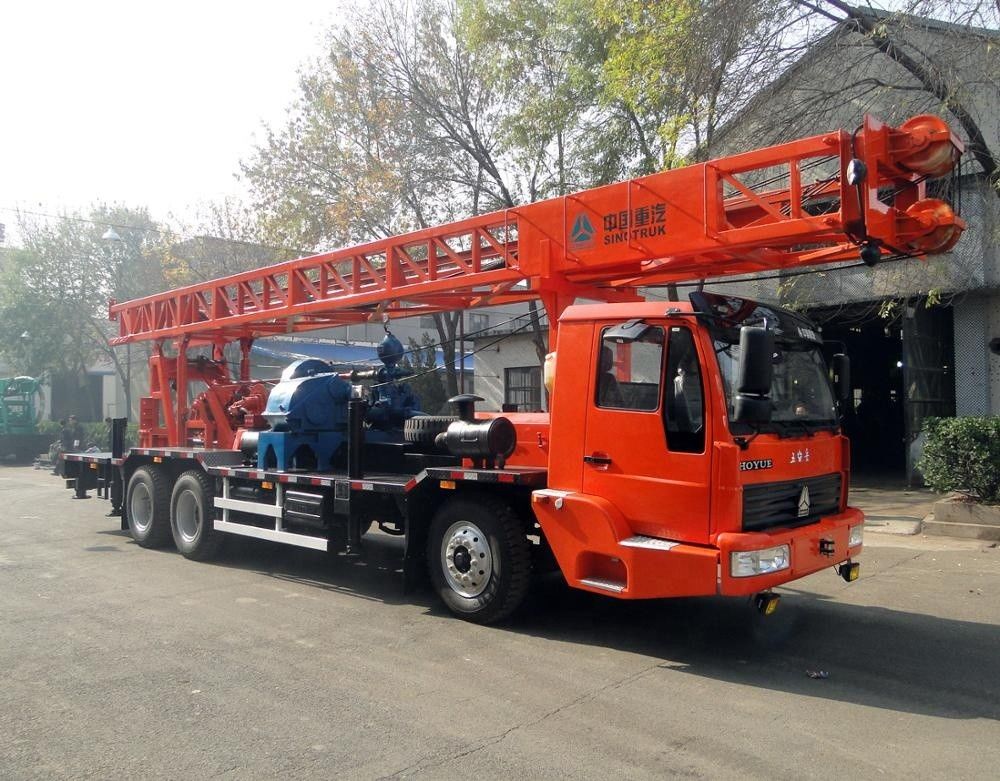

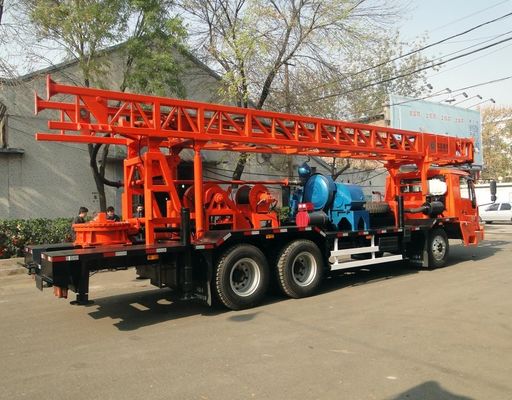

ماشین حفاری سواری کامیون چاه آب BZC300ZY 300m
مزایای طراحی بیشتر
1. تجهیزات حفاری سوار شده وسیله نقلیه BZC350ZY دکل حفاری دوار است.
2. دکل حفاری مجهز به شاسی مخصوص کامیون ویژه SINOTRUK 6 * 4 است و کیس انتقال آن ، درایو اصلی ، گیربکس ، وینچ ، پمپ دوغاب ، میز دوار ، برج مته و سیستم تغذیه سیم فولادی نصب شده است. شاسی
3. سیستم برق
سکوهای حفاری نصب شده با کامیون BZC350ZY به موتورهای اتومبیل مجهز شده اند ، همچنین علاوه بر این مجهز به کابین انتقال و سیستم هیدرولیکی هستند.از این رو کامیون و مکانیزم حفاری می توانند همزمان کار کنند.
4- مجموعه تولید سه فاز AC دستگاه حفاری سوار شده وسیله نقلیه را برای کار با جوشکاری و نگهداری تجهیزات در شب فراهم می کند.
5- BZC350ZY مجهز به بلوک قرقره برج وینچ و مته و غیره است که عملکرد آن در افزایش فشار حفاری و کمک به دکل حفاری چاه آب در حفاری به سنگ گل و سنگ تختخواب و غیره است. بهره وری حفاری
6. سیستم رانندگی
این دکل حفاری سوار شده با کامیون در اصل مکانیکی است.برج مته و چهار پایه صاف از نظر هیدرولیکی کنترل می شوند.دو پای مکانیکی ، کیس انتقال و شیرآلات پمپ دوغاب کنترل می شوند.
7. سیستم برق
سکوهای حفاری نصب شده با کامیون BZC350ZY به موتورهای اتومبیل مجهز شده اند ، همچنین علاوه بر این مجهز به کابین انتقال و سیستم هیدرولیکی هستند.از این رو کامیون و مکانیزم حفاری می توانند همزمان کار کنند.
8- روش حفاری
دستگاه حفاری نصب شده با کامیون BZC350ZY استاندارد ، روش حفاری گردش جهت را اتخاذ می کند.مجهز به پمپ دوغاب BW850 / 2A ، از دوغاب به عنوان مایع حفاری استفاده می کند و در نهایت با کمک پمپ پیستون فشار قوی به حفاری مستقیم می رسد.
در صورت مجهز بودن به ابزارهای حفاری مناسب ، دستگاه حفاری می تواند به روش های حفاری دیگری نیز دست یابد.
برنامه های کاربردی
جدول چرخشی این دکل حفاری سوار شده با کامیون مجهز به گشتاور بزرگی است و در نتیجه تجهیزات مته به سرعت سوراخ می کند.در حال حاضر ، دکل حفاری ما در پروژه های حفاظت از آب ، حفر چاه عمیق صنعتی ، چاه آب معمولی و چاه زمین گرمایی و غیره ، و مزارع دفاع ملی ، کاربردهای بسیاری را پیدا کرده است.این برای حفاری به خاک رس ، شن و ماسه ، سنگ بستر ، اقشار بازالت و موارد دیگر کاربرد دارد.
تنظیمات استاندارد
عمق حفاری (M) |
80 |
300 |
|
قطر چاله (میلی متر) |
1500 |
500 |
|
سرعت جدول روتاری (r / min) |
21.2؛36؛63.2؛100.6؛155؛20.2 (معکوس) |
||
گشتاور میز روتاری (KN.m) |
18؛10.6؛6؛3.8؛2.5؛18.9 (معکوس) |
||
نیروی وینچ اصلی (با طناب وینچ) (KN) بکشید |
30 |
||
حداکثرنیروی وینچ اصلی (KN) را بکشید |
180 |
||
نیروی محکم وینچ هیدرولیک کمکی (با طناب وینچ) (KN) |
40 |
||
حداکثرنیروی وینچ هیدرولیک کمکی (KN) |
160 |
||
افزایش ارتفاع قلاب (KN) |
180 |
||
ظرفیت حمل برج مته (KN) |
180 |
||
ارتفاع برج مته (میلی متر) |
11500 |
||
ظرفیت تحمل بار (t) |
25 |
||
ساقه مته |
ساقه مته اصلی (میلی متر) |
75 × 108 10800 |
|
ساقه مته دوم (میلی متر) |
OD89 × 55 × 5500 |
شاسی |
مدل |
TAZ5183TZJ (شاسی کامیون جرثقیل) |
|
نوع درایو |
4 6 4 |
||
موتور |
مدل و نوع |
CA6DE3-20E3 یورو III |
|
دارای امتیاز (KW) |
147 |
||
سرعت چرخش (r / min) |
2300 |
||
ابعاد کلی (L × W × H) (میلی متر) |
11110 × 2490 × 2500 |
||
مدل در اعلامیه ملی PRChina |
دکل حفاری چاه آب TAZ5173TZJBZC350 |
وزن (کیلوگرم) |
19340 |
ابعاد حمل و نقل (L × W × H) (میلی متر) |
12160 * 2490 * 3440 |
ابعاد کلی (L × W × H) (میلی متر) |
11110 * 2490 * 13110 |
