نام محصول: | دکل حفاری هسته XY-4 Mining | ابعاد (L * W * H): | 2640x1100x1750mm |
---|---|---|---|
وزن: | 1500 کیلوگرم | نوع برق: | برقی ، موتور دیزل |
تایپ کنید: | دکل حفاری هسته اصلی معدن | صنایع قابل استفاده: | کارخانه تولید ، ساخت و ساز ، انرژی و معدن |
قدرت: | برقی و دیزل اختیاری هستند | گواهی: | ISO9001; CE |
برجسته کردن: | دکل حفاری هسته هیدرولیک XY-4,دستگاه حفاری هسته هیدرولیک,دستگاه حفاری هسته ای سبک |

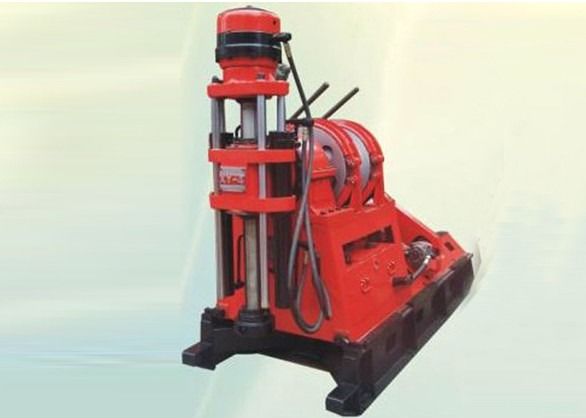

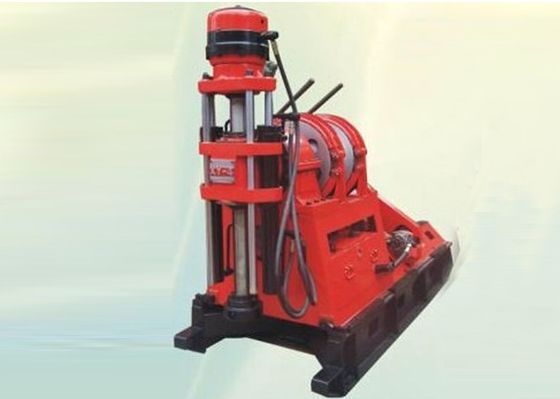

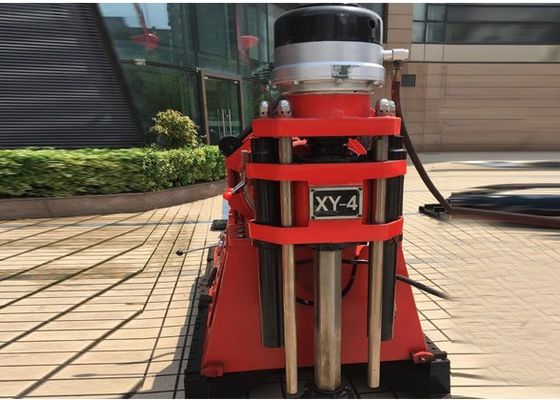

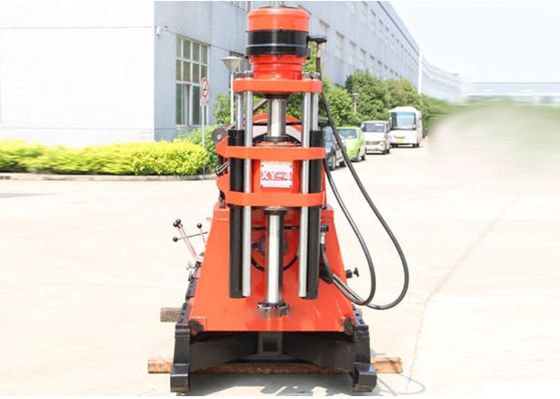

دستگاه حفاری هسته معدنی هیدرولیک سبک XY-4 سبک
توضیحات محصول
دکل حفاری XY-4 اولین نسل دکل الماس شافت عمودی در چین است.دارای طراحی پیشرفته ، چیدمان معقول ، ساختار جمع و جور ، عملکرد انعطاف پذیر ، محکم و بادوام ، جداسازی مناسب ، آسان برای جابجایی و تعمیر است.
برنده جایزه ملی نقره کیفیت در سال 1983. این است که عمدتا برای الماس و حفاری کاربید سیمانی استفاده می شود رسوبات جامد در سطح زمین و تونل.این می تواند برای نقشه برداری های زمین شناسی مهندسی ، روغن کم عمق ، گاز طبیعی ، حفاری آب های زیرزمینی و حفاری سوراخ های مهندسی مانند ریزش سد و زهکشی تونل استفاده شود.
در مقایسه با دریل های هیدرولیک عمومی ، دریل XY-4 دارای ویژگی های زیر است:
1. دکل حفاری دارای سرعت بالاتر و دامنه سرعت معقول تری است ، با مراحل سرعت بیشتر و گشتاور پر سرعت زیاد.مناسب برای حفاری هسته های الماس با قطر کوچک است ، همچنین می تواند نیازهای حفاری هسته آلیاژ سخت با قطر بزرگ و حفاری های مختلف مهندسی را برآورده کند..
2. دکل سبک وزن و از هم جدا آسان است.
3. ساختار ساده است و طرح آن معقول است.همه قسمت ها در معرض هم قرار دارند و از یکدیگر همپوشانی ندارند که این امر برای نگهداری ، تعمیر و تعمیر مناسب است.
4- دکل دارای دو سرعت معکوس است و هنگام کار با تصادفات ، شدت کار کوچک و ایمن است.
5- دکل صاف و محکم در حال حرکت است ، دکل محکم ، قاب دکل محکم ، مرکز ثقل پایین است و پایداری در هنگام حفاری با سرعت زیاد خوب است.
6. مجهز به ابزار کافی برای کمک به درک وضعیت موجود در سوراخ ، دستگیره های کمتر ، چیدمان مناسب تر ، عملکرد انعطاف پذیر و قابل اعتماد.
7- دکل حفاری و پمپ گل توسط یک دستگاه واحد هدایت می شود و طرح فرودگاه انعطاف پذیر تر است که می تواند باعث کاهش سطح فرودگاه شود.
پارامترهای فنی
مورد | پارامتر |
عمق حفاری | 100-1000 متر |
قطر سوراخ حفاری | حداکثر تا Dia.400mm |
قطر لوله مته | Φ42 ، Φ60 میلی متر |
سرعت شفت عمودی | عقربه های ساعت: 101؛ 187؛ 267؛ 388؛ 311؛ 574؛ 819؛ 1191r / min |
معکوس: 83 ؛ 251r / min | |
گشتاور شافت عمودی | 3200 نیوتن متر |
نیروی بالابری شافت عمودی | 80KN |
نیروی تغذیه شافت عمودی | 60KN |
سکته مغزی محوری عمودی | 600 میلی متر |
شافت عمودی از طریق قطر سوراخ | Φ68 میلی متر |
حداکثر نیروی بلندکننده طناب بلند | 30KN |
قطر سیم طناب | Φ16 mm |
افزایش سرعت | 0.82 ؛ 1.51 ؛ 2.16 ؛ 3.14m / s |
سکته مغزی را حرکت دهید | 400 میلی متر |
پیکربندی قدرت | موتور الکتریکی Y225S-4 (37KW) |
دیزل موتور 4100 (40KW) | |
ابعاد (طول × عرض × ارتفاع) | 2640 40 1100 40 1750 میلی متر |
وزن (بدون قدرت) | 1500 کیلوگرم |
