جزئیات محصول:
پرداخت:
|
| نام محصول: | دکل حفاری چاه آب | ابعاد (L * W * H): | 2080 * 780 * 1650mm |
|---|---|---|---|
| ولتاژ: | 380 ولت | وزن: | 800-950 کیلوگرم |
| صنایع قابل استفاده: | کارهای ساختمانی | نوع برق: | برقی |
| تایپ کنید: | دکل حفاری هسته ای | قدرت: | موتور دیزل |
| برجسته: | Geological Drilling Rig Machine,Engineering Geological Drilling Rig,200m Geological Drilling Rig Machine |
||

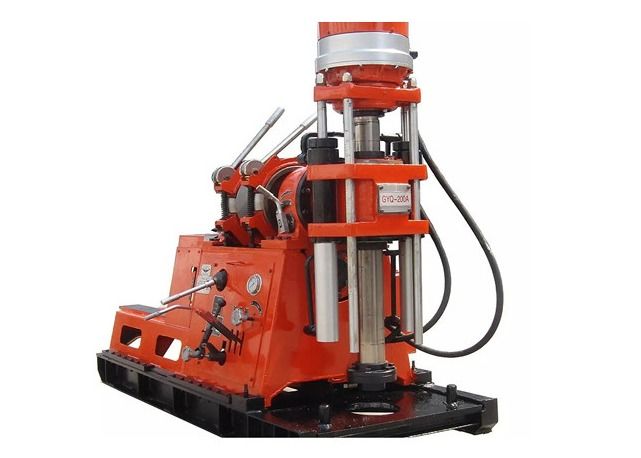

دستگاه دکل حفاری زمین شناسی مهندسی موتور دیزل
توضیحات محصول
GYQ-200 ، GYQ-200A و GYQ-200B همگی برای ساخت و سازهای صنعتی و عمرانی مناسب هستند ، همچنین نقشه برداری زمین شناسی مهندسی بزرگراهها ، راه آهنها ، پایه های پل ، سایت های سد ، حفاظت از آب ، چاه های آب ، اکتشاف و سایر نقشه های زمین شناسی مهندسی استخراج نفت و گاز کم عمق ، تهویه و زهکشی تونل های معدن و ساخت سوراخ های شمع با قطر بزرگ.بسته به شکل گیری ، می توان از مته هایی از قبیل الماس ، کاربید سیمانی و میخ برای حفاری استفاده کرد.این مدل از مزایای ساختار جمع و جور ، وزن سبک ، اندازه کوچک و جداشدگی مناسب برخوردار است.این دو دکل یکی از تجهیزات ایده آل نادر برای رفع نیازهای بازار جدید است.
ویژگی اصلی
1. یک محدوده سرعت معقول تر انتخاب می شود.هشت سطح سرعت وجود دارد ، تغییر سرعت متمرکز ، خود قفل کردن با یکدیگر ، گشتاور کم سرعت زیاد و طیف وسیعی از استفاده.مناسب برای هر دو زمین شناسی مهندسی و حفاری هسته الماس.
2. دکل حفاری دارای دو سرعت دنده معکوس است که برای جابجایی ایمن گسل ها مناسب است.
چاک چرخشی دو نوع چاکک دستی دستی و خودکار هیدرولیک متمرکز خودکار را برای کاربران انتخاب می کند.
GYQ-200 یک نوع کارت توپ دستی است ، که در بستن قابل اطمینان است ، به لوله مته فعال آسیب نمی رساند و بدون متوقف کردن نوار قابل اجرا است.GYQ-200A و GYQ-200B از نوع هیدرولیک چاک هستند که می توانند لوله مته فعال شش طرفه یا لوله مته گرد را گیره کنند.
4- مجهز به ابزار کافی ، که برای درک وضعیت در سوراخ مفید است ، با دسته های کمتری ، چیدمان معقول تر ، عملکرد انعطاف پذیر و قابل اعتماد.
5- کلاچ اصطکاک بسته دو صفحه ای که به طور معمول بسته شده است ، تصویب شده است که قابل انعطاف برای باز و بسته بودن و تنظیم آن آسان و استفاده است.
6. دکل حفاری GYQ-200B دارای یک عمود بزرگ از طریق سوراخ است ، و به Φ93mm می رسد ، و می تواند از 89 لوله مته سه گانه برای پاشش چرخشی استفاده کند
عمل.
7. مجهز به سیلندرهای روغن در حال حرکت از جلو و عقب ، گیتراتور 465 میلی متر را به عقب حرکت می کند ، که راحتی بالایی را برای بلند کردن و پایین آوردن ابزار حفاری به ارمغان می آورد.
8- دکل دارای وزن سبک ، کامپکت در سازه و جداسازی آن آسان است و می تواند برای کار حفاری در تپه ها یا کوه ها کاربرد داشته باشد.
پارامترهای فنی
| مدل پارامتر | GYQ-200 | GYQ-200A | GYQ-200B | |
| پارامترهای اساسی | عمق حفاری | 200 متر | 200 متر | 260 متر |
| شیب حفاری | 0-360 درجه | |||
| ابعاد ریگ | 1980 × 780 × 1480 میلی متر | 1980 × 780 × 1500 میلی متر | 2080 × 780 × 1650 میلی متر | |
| وزن ریگ (بدون قدرت) | 800 کیلوگرم | 900 کیلوگرم | 950 کیلوگرم | |
| ژیروسکوپ | روش بستن لوله مته | کاست توپ | هیدرولیک چاک | هیدرولیک چاک |
| سرعت شفت عمودی با موتور Y160L-4 | قدرت 15kw سرعت 1460 دور در دقیقه قدرت 15kw سرعت 1460 دور در دقیقه |
قدرت 18.5kw سرعت 1470 دور در دقیقه |
||
| سرعت جلو | 55؛ 96؛ 152؛ 210؛ 262؛ 455؛ 718؛ 990rpm | |||
| سرعت معکوس | 44؛ 206 دور در دقیقه | |||
| سکته مغزی محوری عمودی | 500 میلی متر | |||
| گشتاور شافت عمودی | 2500N · m | 3200N · m | ||
| نیروی بالابری شافت عمودی | 49KN | 72KN | ||
| حداکثر فشار محوری عمودی | 36KN | 54KN | ||
| شافت عمودی از طریق قطر سوراخ | Φ63mm | Φ93mm | ||
| بلند کردن | حداکثر ظرفیت بلند کردن (طناب تک سرعته) | 25KN | ||
| سرعت طبل | 34؛ 59؛ 94؛ 129rpm | |||
| سرعت بلند کردن طناب سیم (تک لایه تک طناب) | 0.38؛ 0.66؛ 1.05؛ 1.44m / s | |||
| مشخصات سیم طناب | Φ12.5 میلی متر | |||
| ظرفیت طناب | 30 متر | |||
| دستگاه موبایل | سکته مغزی سیلندر متحرک | 465 میلی متر | ||
| فاصله از دکل تا سوراخ | 330 میلی متر | |||
| پیکربندی قدرت | موتور Y160L-4 | قدرت 15KW | قدرت 15KW | قدرت 18.5KW ، |
| سرعت 1460r / min | سرعت 1460r / min | سرعت 1470r / min | ||
| موتور L28 دیزل | قدرت 20KW | |||
| سرعت 2200r / min | ||||
